Station Palais-Royal

Message par dominique1594 »

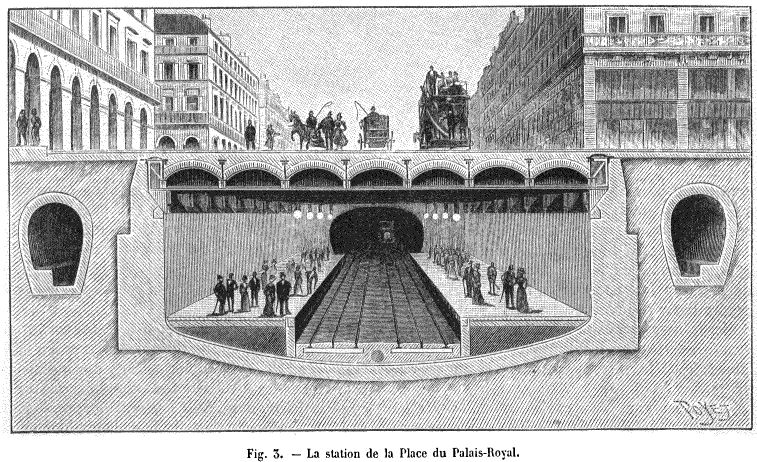

En complément à la carte Station Palais-Royal, postée dans la collection Métro, voici une coupe de la station, qui fut publiée par la revue " La Nature " dans son numéro 1358 du 3 juin 1899.
Ce dessin est signé " Poyet " comme un grand nombre des dessins techniques publiés par la revue.
Coupe station.jpg
Coupe station.jpg (146.17 Kio) Vu 1058 fois
Pour la construction de ce type de station, dite à " plancher métallique " (c'est pourtant un plafond !), on creusait d'abord sous chaussée, à ciel ouvert pour dégager le gabarit de la station.
On construisait ensuite les " piédroits " (murs latéraux), sur lesquelq on venait appuyer des poutres métalliques, perpendiculairement à la voie.
Entre ces poutres était disposé un réseau de poutrelles plus petites, parallèles à la voie, celles-là.
L'espace entre ces petites poutrelles était ensuite rempli par des petites " voûtelettes " en briques, qui sont d'ailleurs visibles depuis les quais de ce type de station.
Ne restait plus ensuite qu'à reconstituer la chaussée au-dessus de l'ensemble.
